Introduction : les circuits intégrés
1- L’amplificateur opérationnel
1-1- Brochage

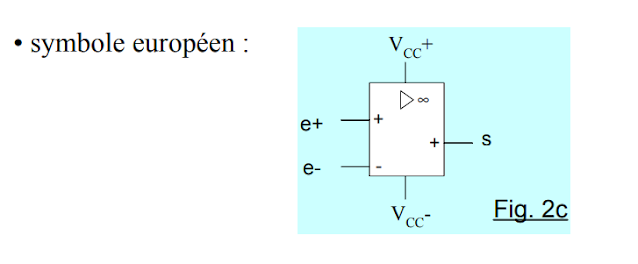

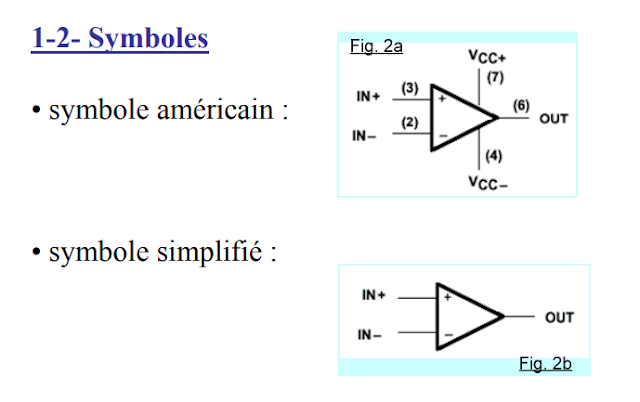

1-2- Symboles
1-3- Alimentation
2- Caractéristiques électriques
2-1- Courants d’entrée
2-2- Tension différentielle d’entrée
2-3- Caractéristique de transfert
2-4- Courant de sortie

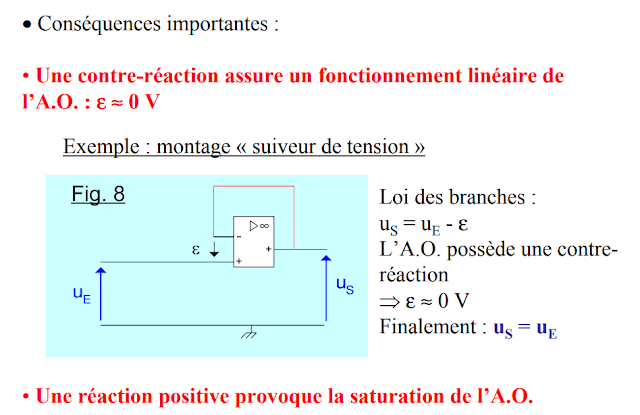

2-5- Réaction positive et contre-réaction
3- L’amplificateur opérationnel en régime linéaire
3-1- Montage amplificateur de tension
3-1-1- Introduction
3-1-2- Montage « amplificateur inverseur »
3-2- Fonctions mathématiques
3-2-1- Montage « additionneur non inverseur »
3-2-2- Montage « soustracteur »

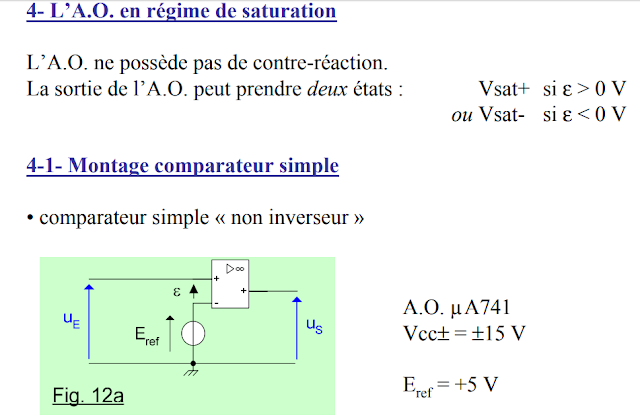

4- L’amplificateur opérationnel en régime de saturation

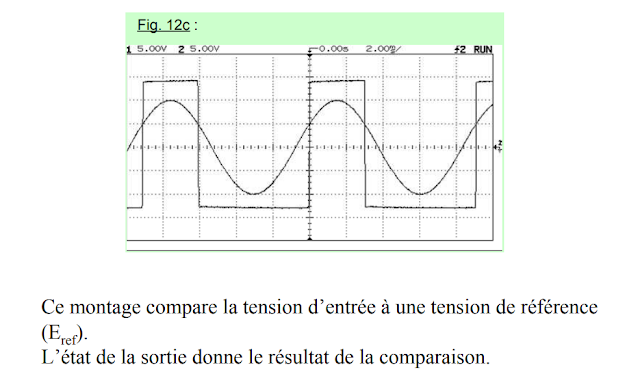

4-1- Montage comparateur simple
4-2- Montage « comparateur à deux seuils » ou « trigger de
Schmitt » ou « comparateur à hystérésis »
Introduction : les circuits intégrés
Un C.I. est un circuit électronique miniaturisé, principalement
constitué de transistors.
• 1958 : 1er C.I. (Texas Instruments, Jack Kilby)
• Loi de Moore
« Le nombre de composants par circuit intégré double tous les
deux ans. »

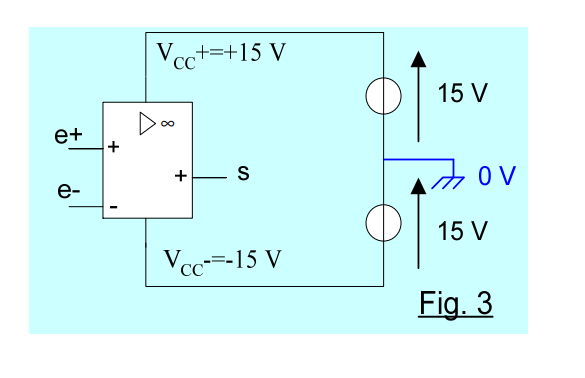

1-3- Alimentation de l’A.O.
Un A.O. nécessite une alimentation constituée de deux générateurs
de tension continue
symétriques :
2-3- Caractéristique de transfert :
La tension de sortie dépend directement de la tension différentielle d’entrée :

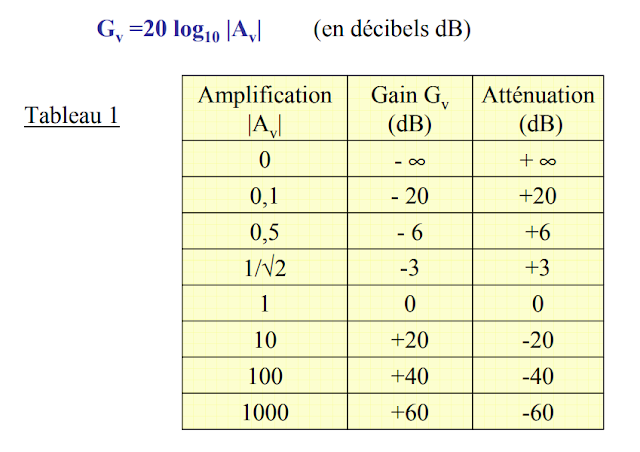

Par définition, le gain en tension est :
3-1-2- Montage « amplificateur inverseur »
• fonctionnement en régime linéaire :
3-2- Fonctions mathématiques
3-2-1- Montage « additionneur non inverseur »
